JAGA案例分享| 苏州第二工人文化宫 Suzhou Second Workers’ Cultural Palace
苏州第二工人文化宫东北视角鸟瞰| 摄影 秦伟
苏州在现代化发展进程中展现出了生机勃勃的面貌,新城内高楼拔地而起鳞次栉比。在这份现代都市的繁华间,却坐落着一处打破了同质化城市风格的建筑——苏州第二工人文化宫。它受启发于苏州本地传统民居的精髓,融合了现代建筑设计的技法与改良,成为溯回城市记忆、传承城市文脉、连接时空交流的纽带。
该建筑总建面约为8.1万平方米,整体共囊括五大功能板块:体育健身、文化艺术、教育培训、职业服务、商业配套,可以说是应有尽有、量大综合、极具建筑空间利用的灵活性与自由度,是苏州当之无愧的新兴大型地标。

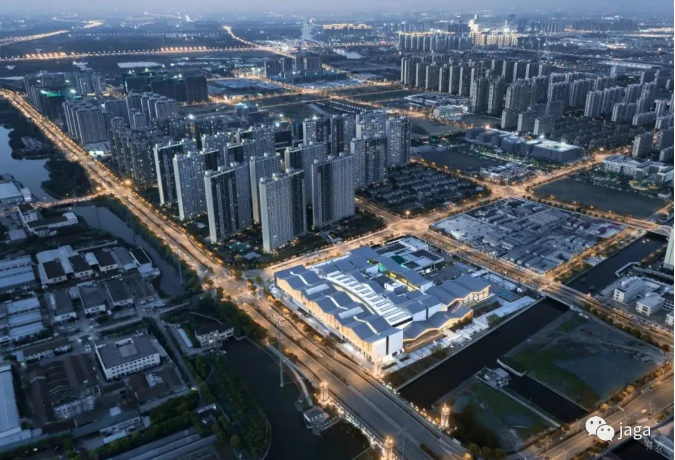

鸟瞰文化宫与周边新城| 摄影 秦伟
整体设计将综合空间化整为零,通过分解不同动线为若干独立单元并有序地布置在场地中,来形成依照苏州传统民居空间布局模式的街巷聚落。而这些聚落之间由院落连接,将建筑单体间进行有机组合又保持相互独立,来建构出主次分明的室内外空间组织体系。
这些建筑单元以及连接它们的院落被有机地组织于屋面之下,仿照传统民居的空间模式和复合现代功能需要的尺度比例控制,保证了综合功能的实现和超大体量的吞吐运转。

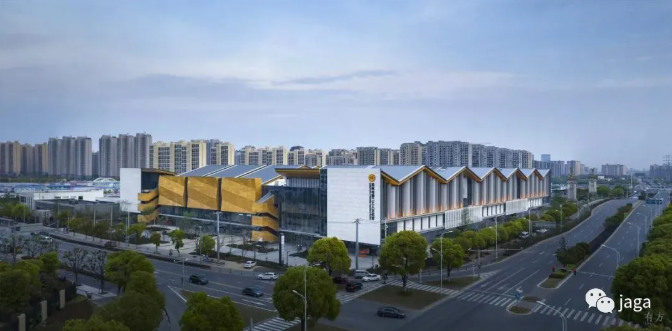

建筑南立面入口处外观| 摄影 秦伟

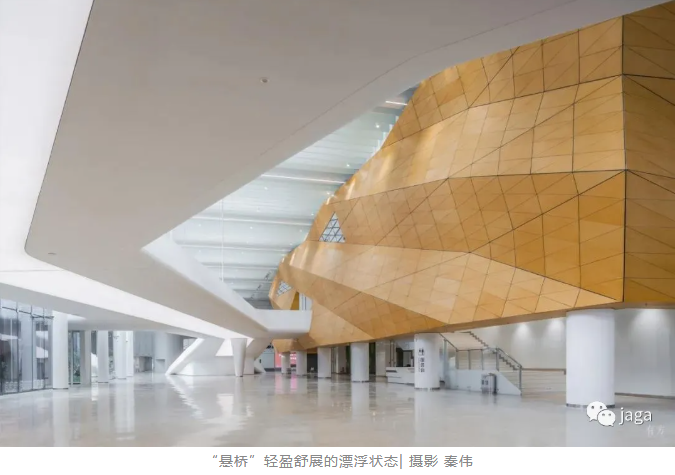

整个空间组织系统的中心是富有园林意境的一处中心庭院,它沿着中厅一侧展开,室内外的空间界面被弧线型的全玻璃幕墙消解。除此之外,中厅内部还有一座形态自由舒展的“悬桥”,它是联系交流着各个单元的枢纽。

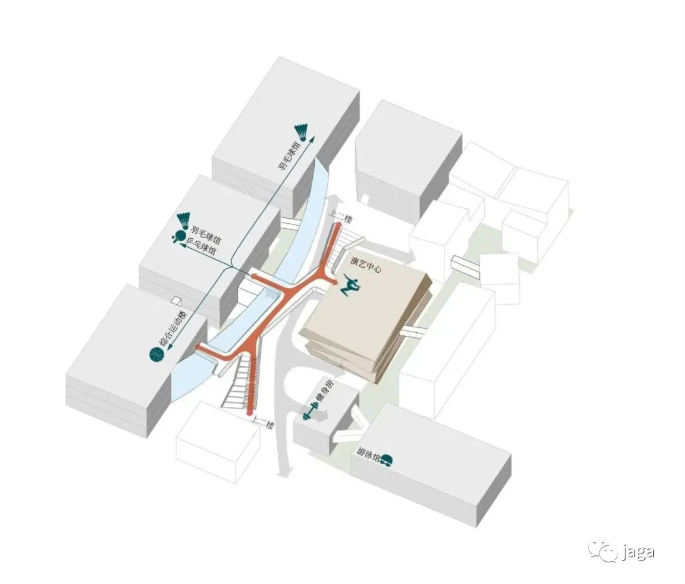

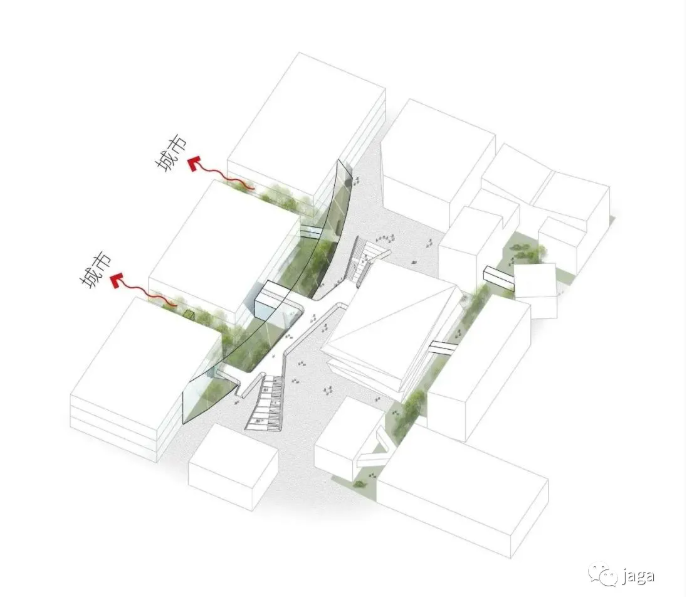

空间组织系统的中心被有意识地留出| 图片 中衡设计集团

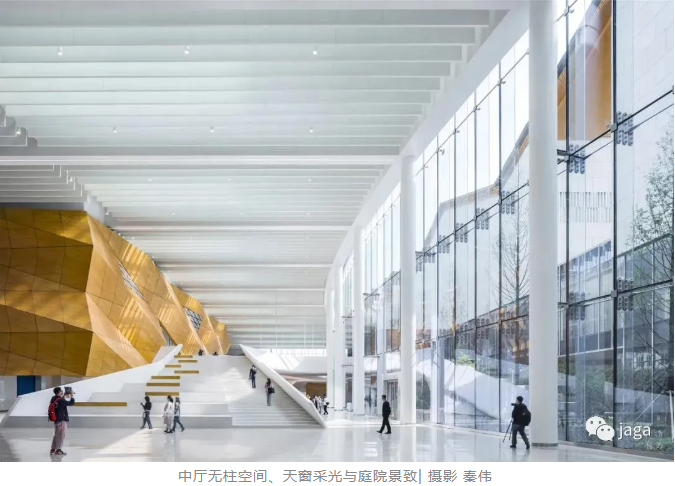

其中,为了再现园林疏朗开阔的空间感,中厅高达20米,长约140米,内部为连续无柱空间,顶部为玻璃天窗,使得自然光线能够顺利自由地照射进来。17米高的全玻幕墙将庭院景致引入内部,弧线的形式加宽了“自然山水画卷”的横幅。无立柱的“桥”以刚拉杆“悬”于中厅之中,营造出一种轻盈舒展的漂浮状态。
整体建筑中不同高度的立体化园林隔而不断、有机多维,形成了绵延有序的园林意向——从城市到庭院,从步道到廊桥,从绿植到花木,从水泥砖石到木头假山,别有意趣、生机盎然。

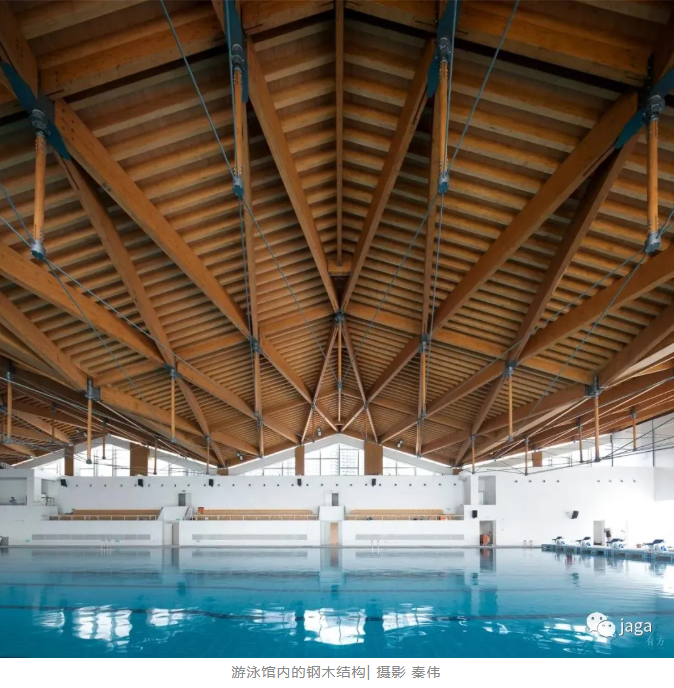

建筑师创造性地应用了现代钢木结构来回应地域木构传统。考虑减少钢结构锈蚀带来的寿命折损问题,游泳场馆另择钢木结构。泳池空间不设吊顶,直接采用了双向交叉张弦胶合木梁结构体系。富有韵律的钢木结构是连续折屋面的内部延续,更是对传统建筑结构美学的致意。

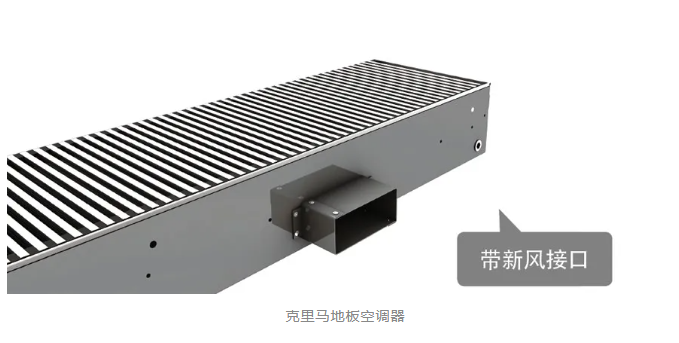

苏州第二工人文化宫的整体空间带有大面积玻璃,很容易产生大量冷热辐射,这给辐射空调系统带来了挑战。最终,该建筑设计选用了JAGA克里马地板空调器以实现有效的空间加热、制冷效果,且结构紧凑不会占用宝贵的室内空间,其嵌入式的安装也富有个性却不喧宾夺主。

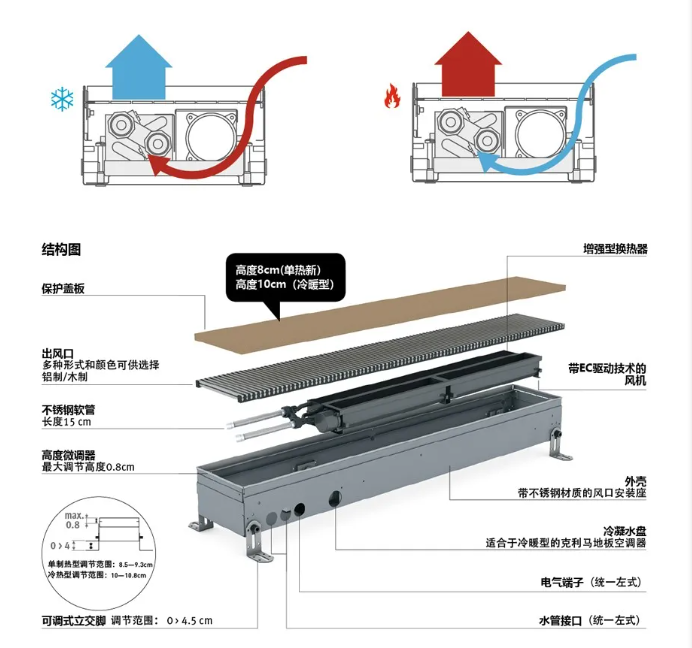

克利马地板空调器全面多能,集加热、制冷、新风功能于一体,运行安静平稳,提供全功能的解决方案。其结构紧凑、安静节能,特殊设计的专用风机和低温水散热器,使得机器最低只有 8cm 高度 (带接水盘的型号为10cm 高度)。超静音风机运转平稳,噪音甚至低于自然环境噪音,人体几乎感觉不到。
它还使用最新的 EC 电机驱动技术,克利马地板空调器电机节能超过 50%。智能控制程序能根据室温自动调整运转速度。控制系统可以方便的接入建筑管理系统(BMS)。
